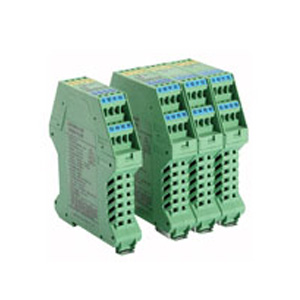

LBGS8000-EX系列浪涌保護型隔離式安全柵，是公司在GS8000-EX系列隔離式安全柵設計和制造基礎上，在產品的本安側加上浪涌保護功能，使用更安全、更經濟、更方便。
信號浪涌保護和隔離式安全柵功能含二為一繼承GS8000-EX系列隔離式安全柵的高性能
|
* 信號浪涌保護和隔離式安全柵功能合二為一
* 繼承GS8000-EX隔離式安全柵的性能
* 德國菲尼克斯外殼結構件，DIN35標準導軌安裝 | |
| |
|
|
上海防雷產品測試中心防雷性能測試 |
|
|
國家級儀器儀表防爆安全監督檢驗站防爆認證 |
|
|
《防爆電氣產品工廠質量保證能力要求》認證 |
|
|
歐洲防爆產品ATEX認證 | | |
浪涌保護性能
本安端高達10KV(1.2/50μS）抗浪涌能力
額定放電電流In（8/20μS）(線對地）
最大放電電流Imax（8/20μS）：10KA(線對地)
響應時間：10ns
認可標準及產品認證
◆認可標準：
GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》
GB3836.4-2000《爆炸性氣體環境用電氣設備 第4部分：本質安全型“i”》
GB18802.21-2004《低壓電涌保護器 第21部分：電信和信號網絡的電涌保護器（SPD）一性能要求和試驗方法》
◆產品認證：
國家級儀器儀表防爆安全監督檢驗站防爆認證
中國方圓標志認證中心"防爆電氣產品工廣質量保證能力要求"認證：
認證規范等效（IECEx 0D005）
通過上海海防雷產品測試中心防雷性能測試
通用技術參數
電源保護：電源反向保護
安全隔離：安全側與危險側隔離安全電壓250VAC
絕緣強度：2500V,a.c.；(本安端與非本安端)
電磁兼容性：
符含GB/T 18268《測量、控制和實驗室用的電設備電磁兼容性要求》〔等同IEC61326-1)
靜電：空氣放電8kV
脈沖群：電源線對地2kV，佶號線對地1kV
浪涌：線對地2kV，線對線1kV
射頻：10V/m
使用環境：
必須安裝在不含爆炸性氣體的安全環境中，且周圍環境中不得有強烈振動、沖擊以及對產品元器件有腐蝕性的氣體、粉塵存在
連續工作溫度：-20℃~+60℃
相對濕度：10%〜90%
選型參考一覽表
![]() |
開關量輸入 |
LBGS8011-EX |
一進一出 |
開關、接近開關輸入 |
繼電器輸出 |
有斷線檢測功能 |
| LBGS8012-EX |
二進二出 |
| LBGS8013-EX |
一進一出 |
晶體管輸出 |
| LBGS8014-EX |
二進二出 |
![]() |
開關量輸出 |
LBGS8023-EX |
一進一出 |
U0≥12V Imax=45mA |
干接點輸入 |
[Exia] ⅡA，回路輸出控制 |
![]() |
變送器、電流輸入 |
LBGS8031-EX |
一進一出 |
二線制變送器輸入 |
4~20mA HART數字信號輸出 |
回路供電 |
| LBGS8032-EX |
二進二出 |
| LBGS8047-EX |
一進一出 |
二線制、三線制變送器，電流源輸入 |
4~20mA輸出 |
輸入、輸出、電源三隔離 |
| LBGS8035-EX |
一進二出 |
![]() |
電流輸出 |
LBGS8067-EX |
一進一出 |
4~20mA、0~20mA輸出 |
4~20mA、0~20mA輸入 |
電源、輸入和輸出三隔離 |
![]() |
頻率量輸入 |
LBGS8051-EX |
一進一出 |
二線制、三線制頻率信號輸入 |
電平、晶體管輸出 |
12V配電 |
| LBGS8052-EX |
一進一出 |
24V配電 |
![]() |
熱電阻、熱電偶輸入 |
LBGS8071-EX |
一進一出 |
熱電阻輸入 |
4~20mA、1~5V輸出 |
可組態、獨立供電 |
| LBGS8077-EX |
一進一出 |
4~20mA輸出 |
回路供電 |
| LBGS8072-EX |
一進一出 |
熱電偶輸入 |
4~20mA、1~5V輸出 |
可組態、獨立供電 |
![]() |
通信信號 |
LBGS8092-EX |
一進一出 |
RS-232輸入 |
RS-232輸出 |
5V、6V、9V、12V配電 |
| LBGS8093-EX |
一進一出 |
RS-485半雙工輸入 |
RS-485半雙工輸出 |
5V、6V、9V、12V配電 |
結構及外形圖
儀表結構:德國菲尼克斯公司系列塑売結構
安裝方式:在安全區場所，DIN35mm標準導軌
接線端子:固定端子，藍色端子接危險側佶號，綠色端子接安全側佶號,可接0.5mm²〜2.5mm²多束或單股電纜
外形尺寸：114.5mm*99.0mm*22.5mm
![]()
|
