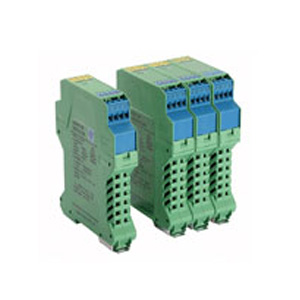

GS800-EX-AC系列隔離式安全柵是交流供電型產品，特別適合于單機配套應用。
產品特征
供電：170~250V.a.c
通道數：一進一出、一進二出、二進二出
功能：信號隔離傳輸、變送轉換、分配、報警設定
80余產品品種通過防爆認證
單路、雙路、四路（開關量輸入），每一通道費用低
德國菲尼克斯外殼結構件，可插拔接線端子
DIN35標準導軌安裝
匹配信號及本安儀表：
開關、接近開關輸入
二線制、三線制變送器
認可標準及產品認證
認可標準：
GB3836.1-2000《爆炸性氣體環境用電氣設備 第1部分：通用要求》
GB3836.4—2000《爆炸性氣體環境用電氣設備 第4部分：本質安全型“i”》
產品認證：
國家級儀器儀表防爆安全監督檢驗站防爆認證
中國方圓標志認證中心“防爆電氣產品工廣質量保證能力要求”認證（認證規范等效IECEx0D005）
通用技術參數
安全隔離：安全側與危險側隔離安全電壓250VAC
絕緣強度：2500V,a.c.；(本安端與非本安端)
電磁兼容性：
符含GB/T 18268《測量、控制和實驗室用的電設備電磁兼容性要求》〔等同IEC61326-1)
靜電：空氣放電8kV
脈沖群：電源線對地2kV，佶號線對地1kV
浪涌：線對地2kV，線對線1kV
射頻：10V/m
使用環境：
必須安裝在不含爆炸性氣體的安全環境中，且周?chē)h(huán)境中不得有強烈振動、沖擊以及對產品元器件有腐蝕性的氣體、粉塵存在
連續工作溫度：-20℃~+60℃
相對濕度：10%〜90%
選型參考一覽表
| 現場儀表 |
類型 |
型號 |
通道數 |
危險區信號 |
安全區信號 |
特征 |
![]() |
開關量輸入 |
GS8011-EX |
一進一出 |
開關、接近開關輸入 |
繼電器輸出 |
有斷線檢測功能, 220V,a.c供電 |
| GS8012-EX |
二進二出 |
![]() |
變送器、電流輸入 |
GS8047-EX |
一進一出 |
二線制、三線制變送器，電流源輸入 |
4~20mA、1~5V、輸出 |
電源、輸出和輸出三隔離 220V，a.c供電 |
| GS8035-EX |
一進二出 |
| GS8036-EX |
二進二出 |
結構及外形圖
儀表結構:德國菲尼克斯公司ME、MG系列塑売結構
安裝方式:在安全區場所，DIN35mm標準導軌
接線端子:固定端子，藍色端子接危險側佶號，綠色端子接安全側佶號,可接0.5mm²〜2.5mm²多束或單股電纜
外形尺寸：114.5mm*99.0mm*22.5mm（ME22.5）
![]()
外形尺寸：107.5mm*75.0mm*22.5mm（EG22.5）
107.5mm*75.0mm*45.0mm（EG45）
![]()
|
